当前位置：
1.理论计算法

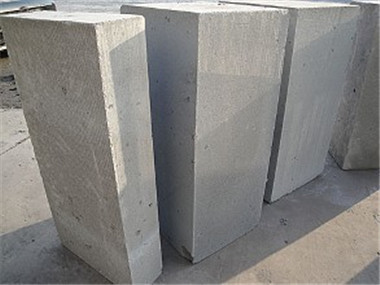

在实际加气混凝土砖的生产中，坯体的脱模切割温度是一定的数值，或在某个数值范围内。比如脱模切割温度大于80度，或定在78度到90度之间。根据石灰的发热量计算浇注的初始温度即浇注温度。参与产生热量的因子一是石灰，二是石膏，三是水泥还有外加蒸汽。而参与吸热的因子为料浆中的水，模具的吸热，散热和热损。原料产生的总热量减去浇注过程中总的热损量就是坯体的脱模切割温度。脱模温度减去浇注时石灰发气曲线某一时刻的热值，这个时刻的热值就是浇注的初始溫度通常称浇注温度。因素比较多，计算起来比较麻烦。
就是说加气混凝土砖浇注的初始温度靠经验确定，参考季节不同春夏秋冬经常选取45度左右，决定这个值高低主要看石灰的发气速度。有的厂家采用高温浇注，有的厂家来用传统的。料浆的初始温度，或称浇注温度对料浆的稠化速度有重要影响，在使用石灰的各类加气混凝土中，料浆温度不仅对水泥的水化速度产生影响，还将影响石灰的消化，像大多数化学反应一样，浇注度越高反应越快。无论是快速灰、中速灰还是慢速灰，其受初始温度影响的规律性基本相同，即温度高，反应快。同一种石灰，在不同的初始温度下，其消化规律却不同，温度越高，消化时间越短，消化温度越高，而且消化曲线的斜率越大。
掌握料浆的初始温度控制。料浆的升温速度和料浆达到高温，不仅影响到料浆中各物事的化学反应和料浆稠化过程，还影响到气泡的形成体积。例如当料浆温度由40度升到70度时，水化热反应比较复杂。 浇注温度的高低决定了你的浇注是否稳定。
